Установка стоек опор солнечных батарей

Сваебойная установка ППМ 5‑150 для забивки опор солнечных батарей

На практике

Установка стоек опор солнечных батарей

Республика Беларусь, г. Могилев, февраль 2014
Интуитивная минималистичная система управления
1 кран → каждый сможет
Проста + надежна
= практически неубиваема
Минимум затрат на
эксплуатацию и содержание


Малогабаритная сваебойная установка ППМ для установки опор солнечных батарей - простая и удобная технология, позволяющая минимизировать затраты на погружение в грунт опорных стоек для монтажа панелей.



Сваебойная установка КОПРА®

Узнать цену сваебойной установки

Копер ППМ 5‑150 для забивки опор солнечных батарей


сваебойная установка изготовлена по специальному заказу - длина стрелы 4800 мм

Копровая установка ППМ 5-150 для забивки стоек солнечных батарей Сваебой пневматический ППМ 5-150 для забивки стоек солнечных батарей


Задача - установка стоек - опор солнечных батарей
забиваемая стойка : сигма 100 длина 3700 мм

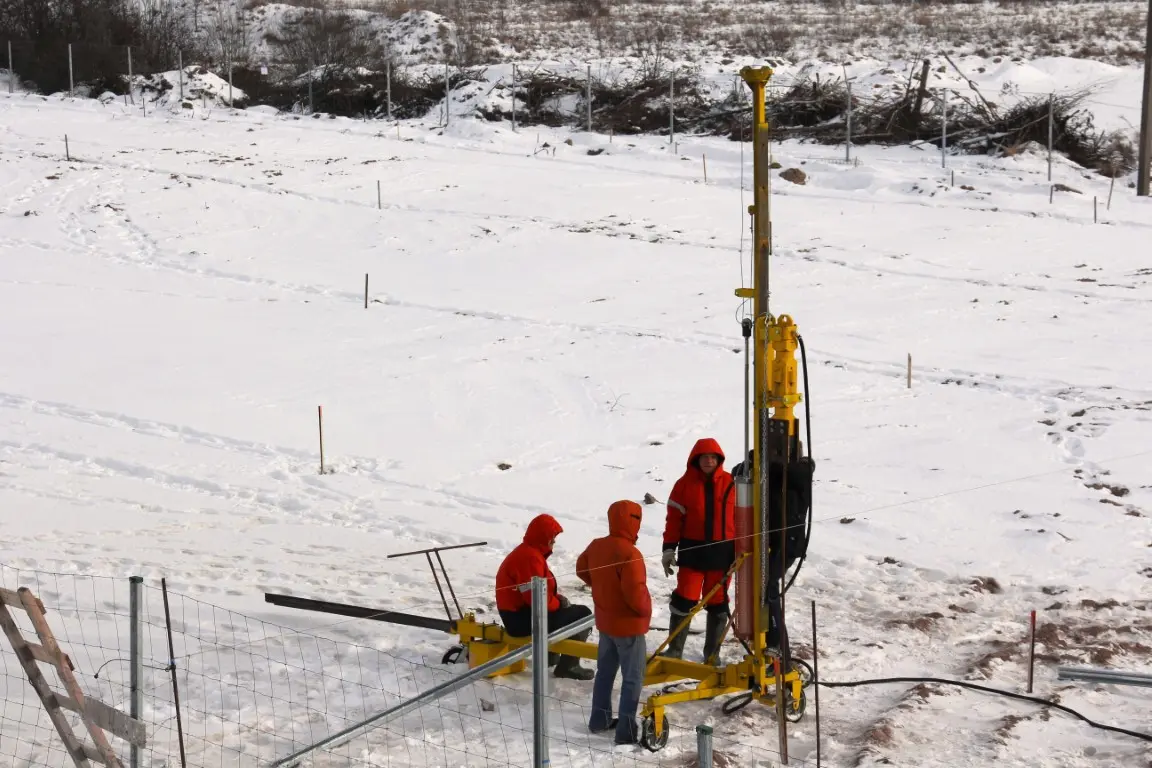

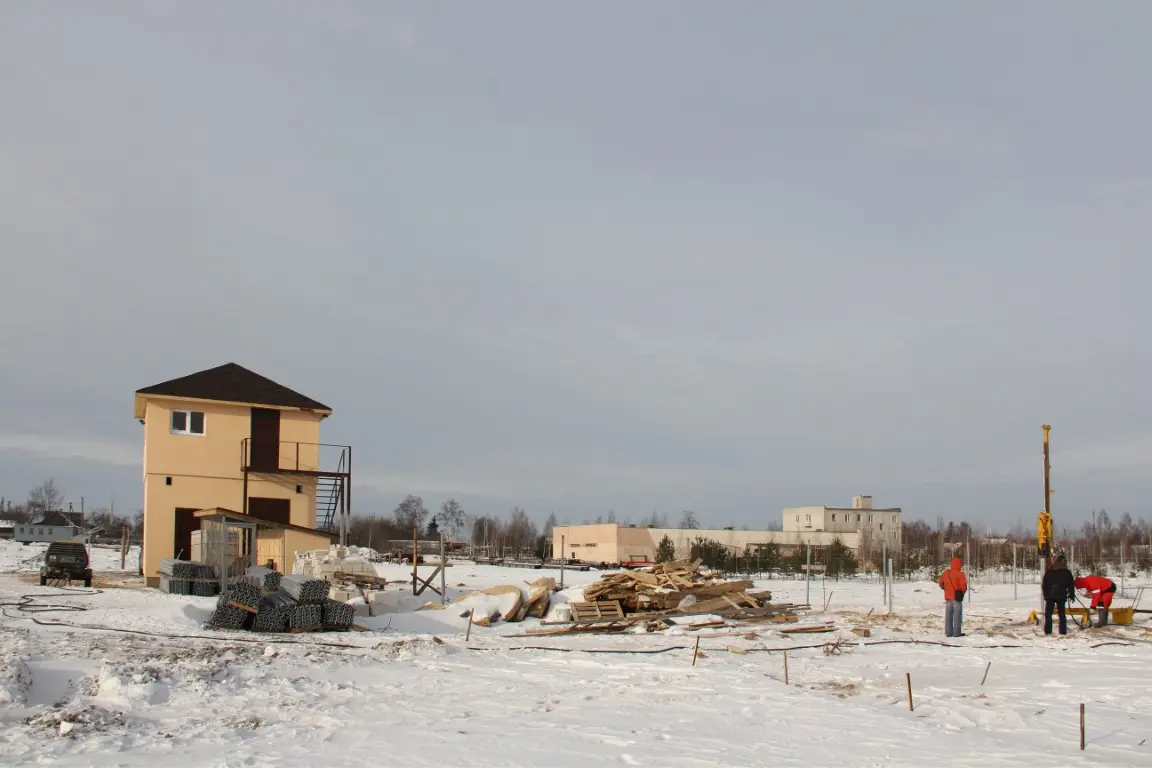

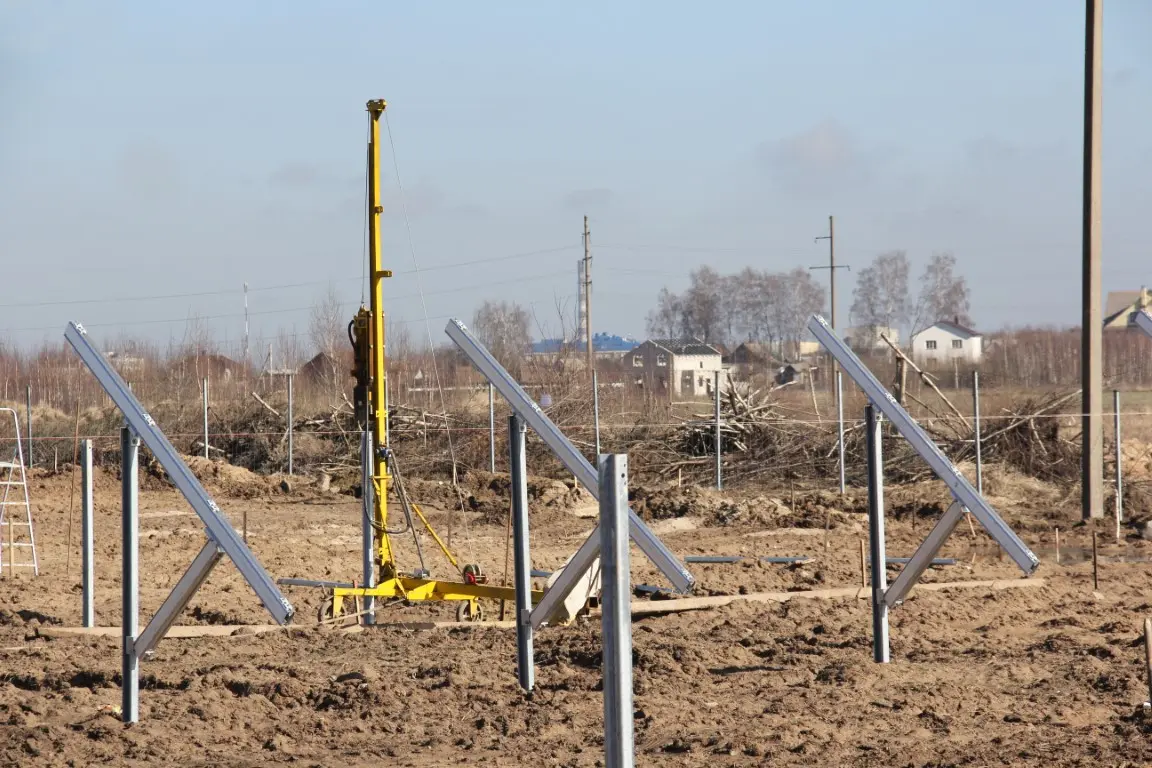

Работы по забивке стоек солнечных батарей копром ППМ 5‑150


температура -10 -15°С
поле - место старой свалки - при забивке стоек приходится пробивать не только грунт

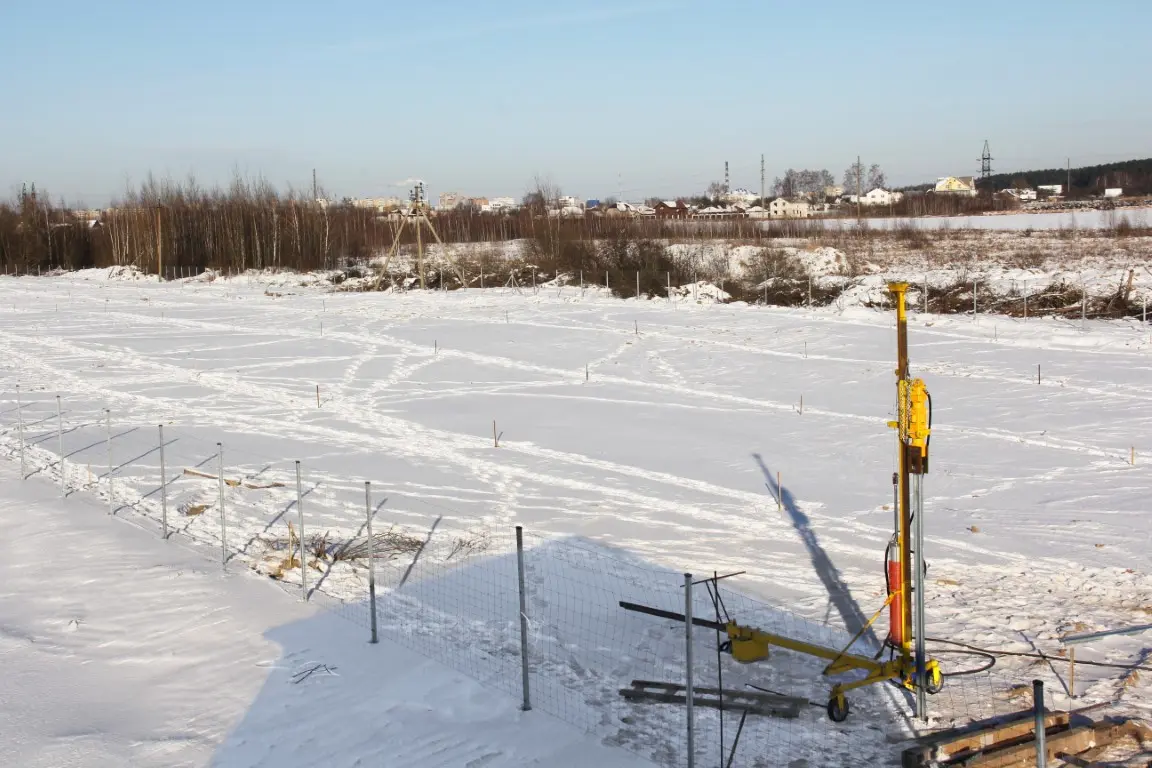

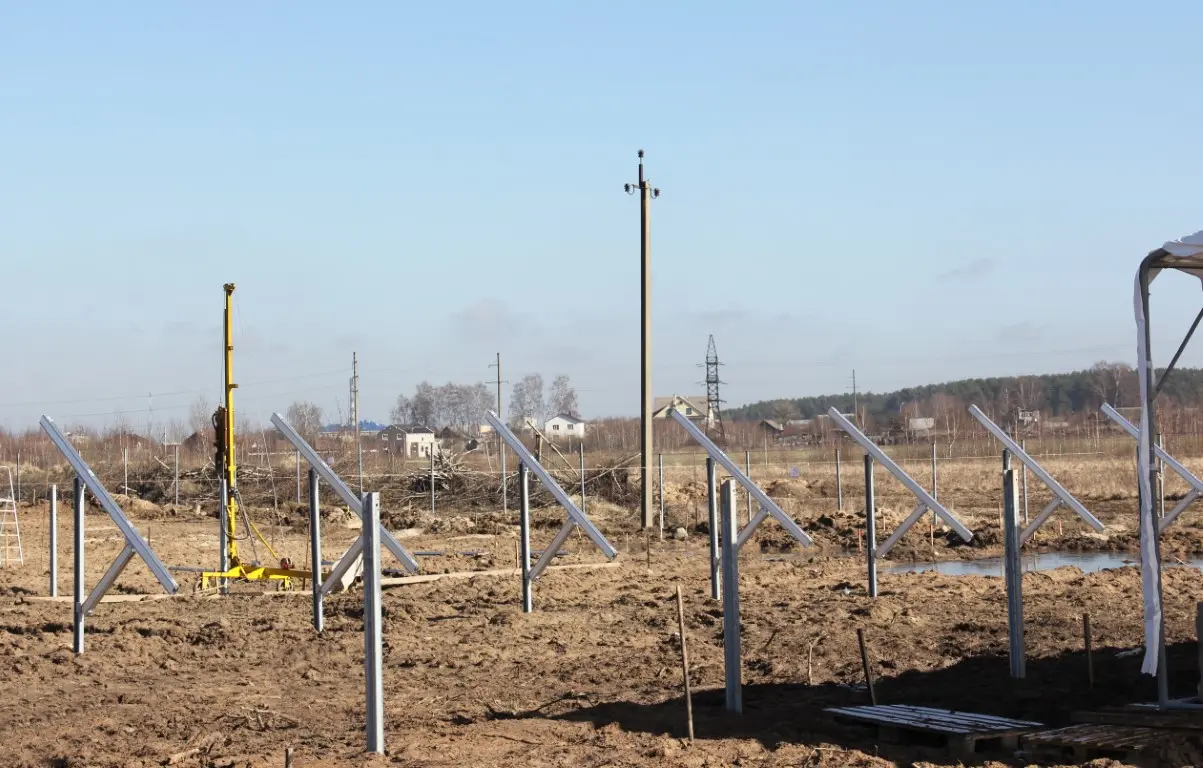

Сваебойная установка ППМ 5-150 - забивка стоек на поле для обустройства солнечных батарей Копер ППМ для забивки опор солнечных батарей Сваебойные работы по обустройству поля солнечных батарей



компрессор дизельный

Используется длинный шланг - компрессор по полю перемещать не нужно
При минусовых температурах воздух от компрессора до пневмомолота успевает остыть - не образуется конденсат в молоте


технические аспекты

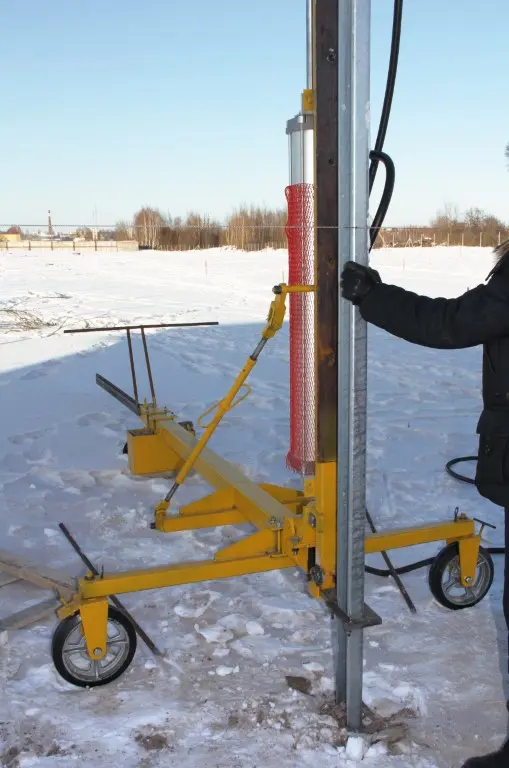

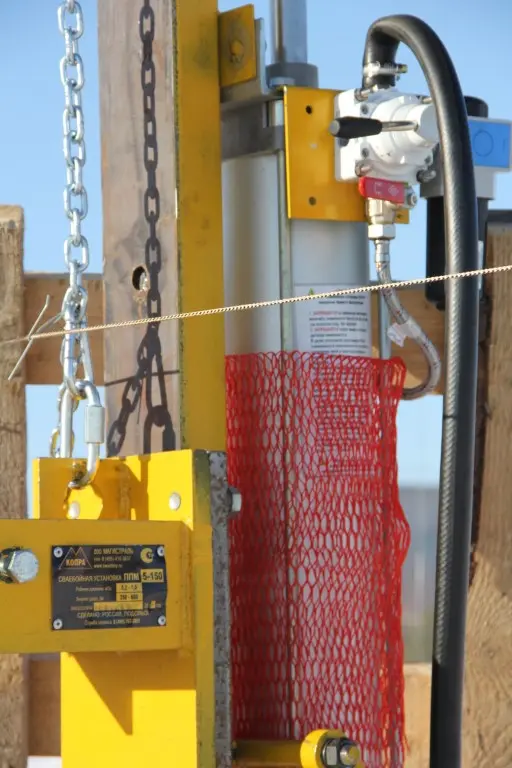

изготовлен специальный захват под профиль стойки - опоры сигма
стойка установки под рельеф участка выравнивается талрепами по вертикали
копер ППМ управляется одним крановым распределителем - не нужно тратить время и деньги на обучение специалиста

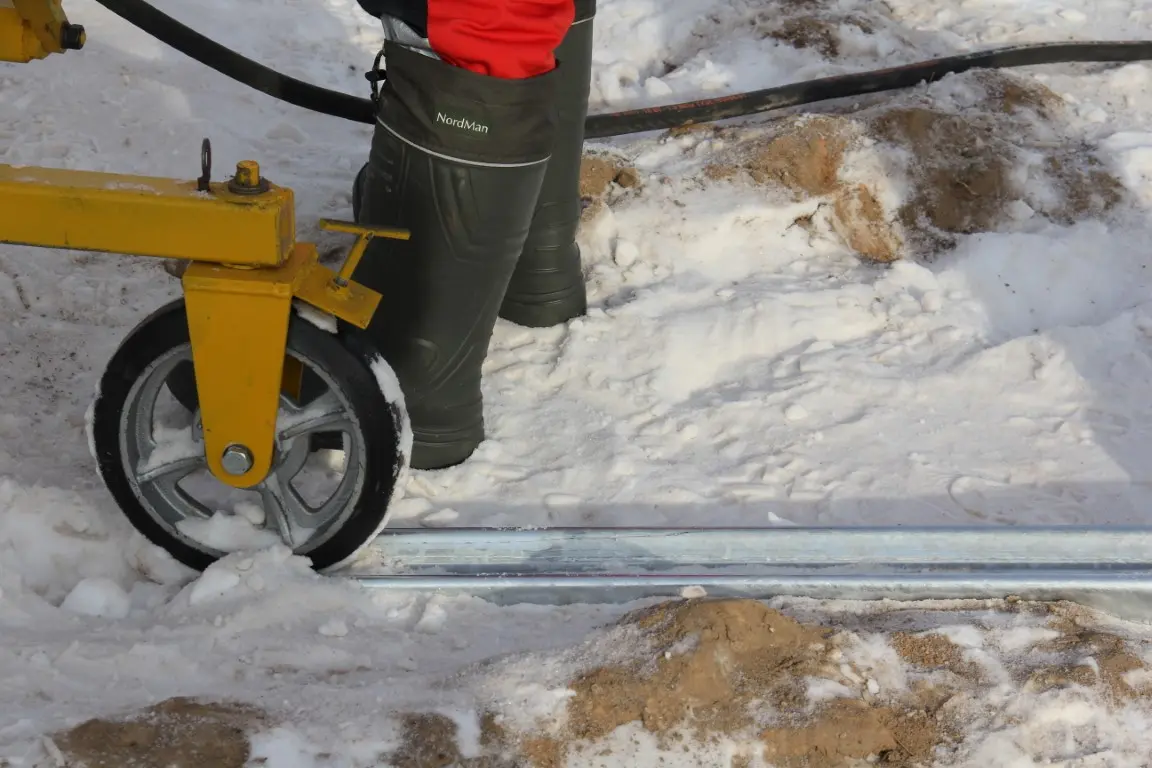

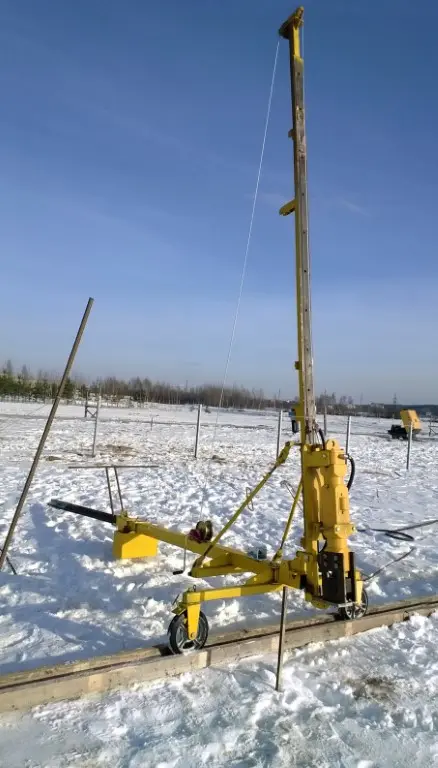

перемещать копер по полю проще, если поставить колеса на направляющую, например швеллер

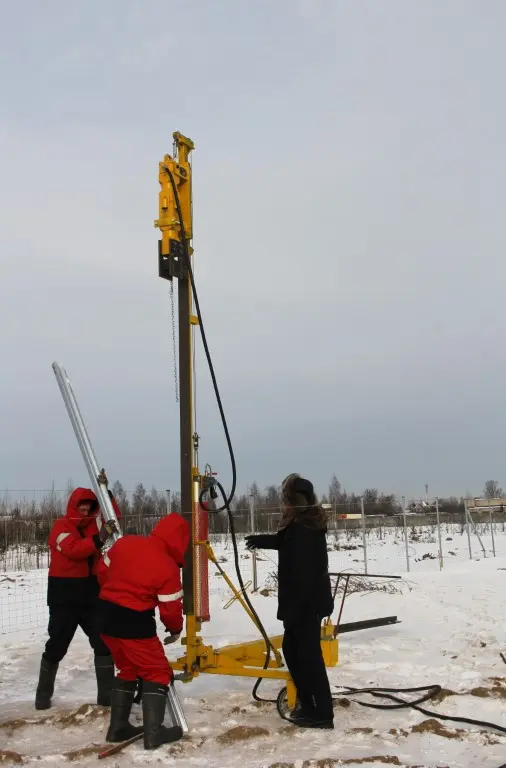

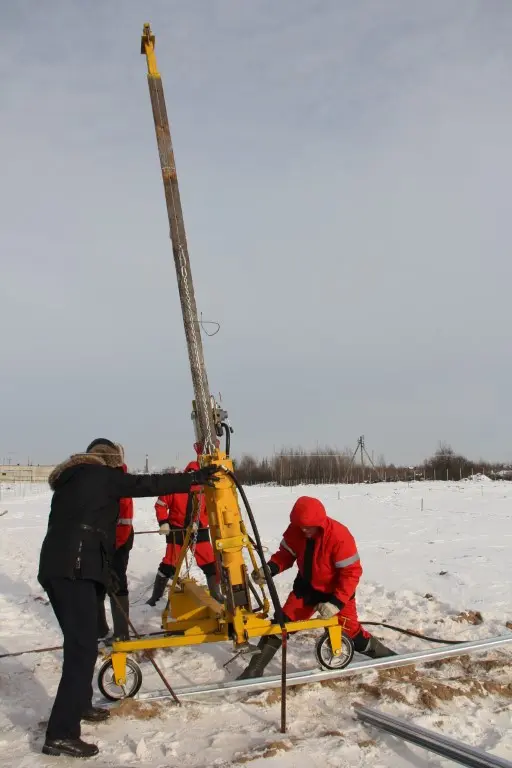

Захват стойки Перемещение копра по пересечнной местности Выравнивание стойки копра по вертикали талрепами

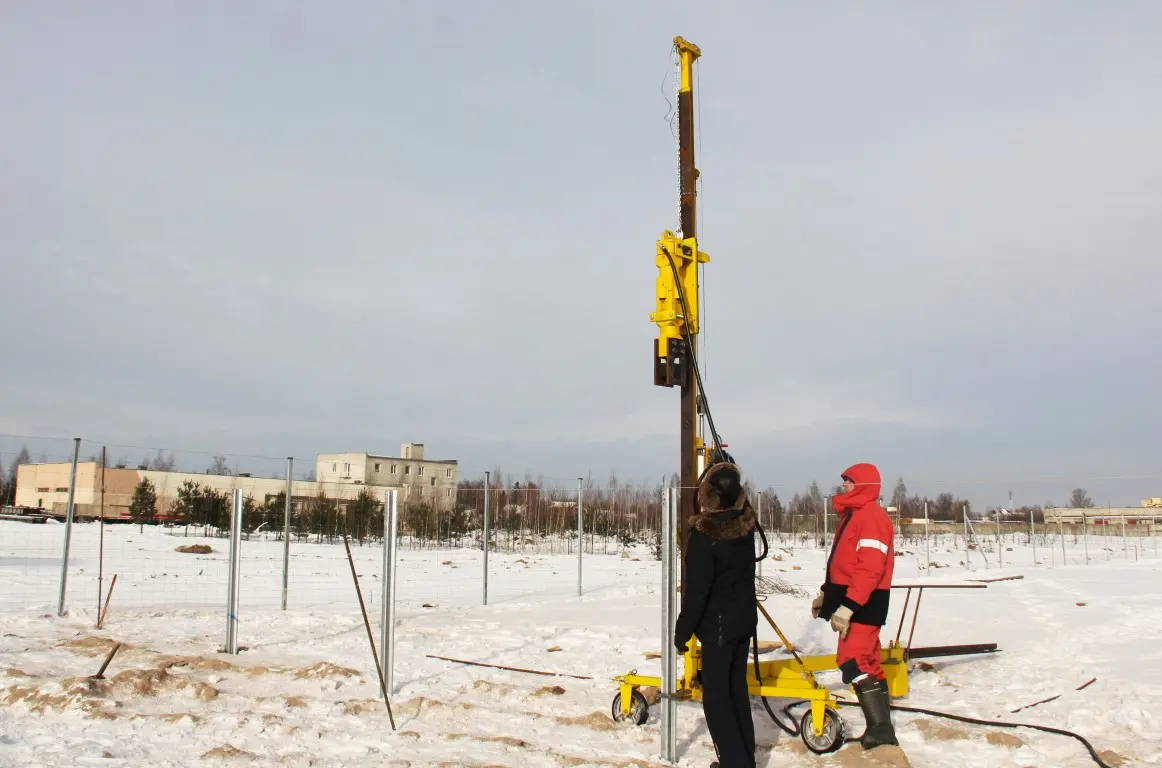

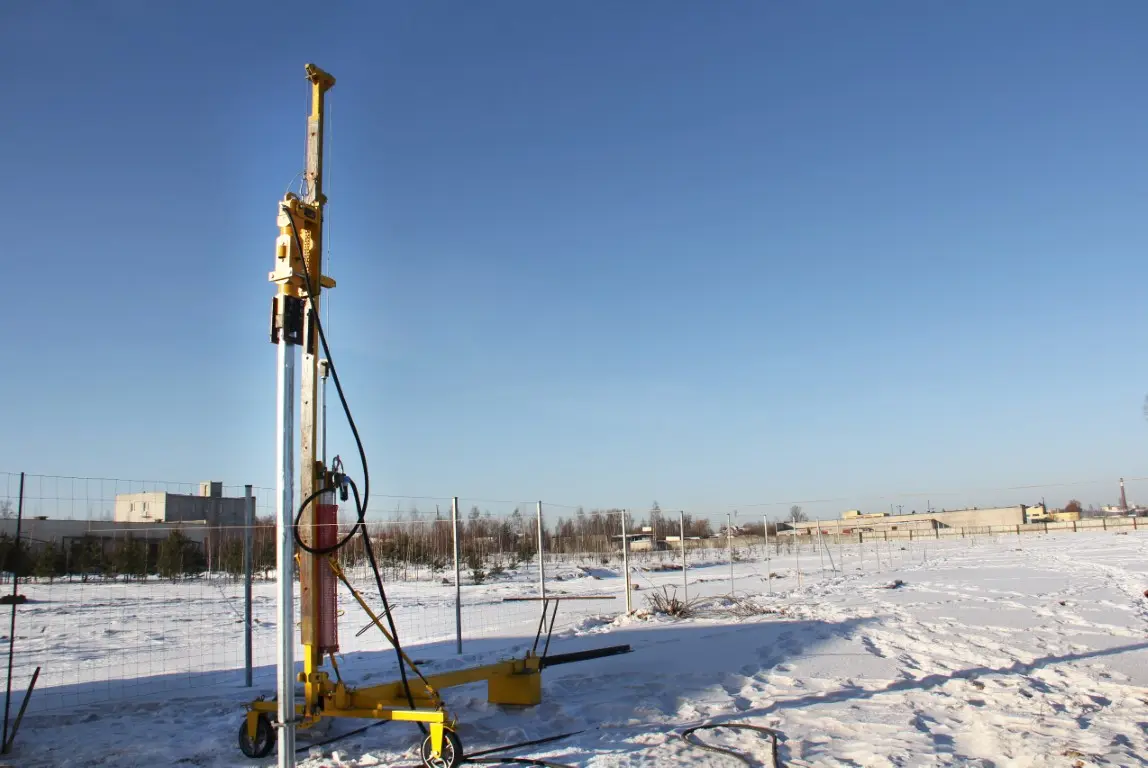

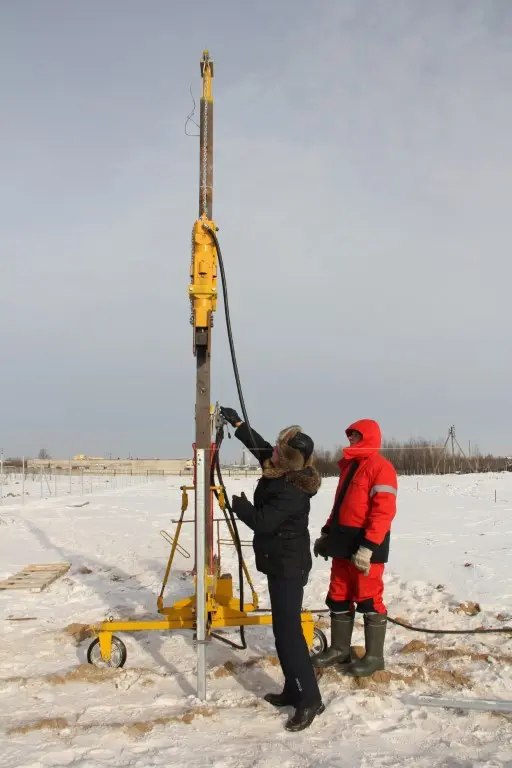

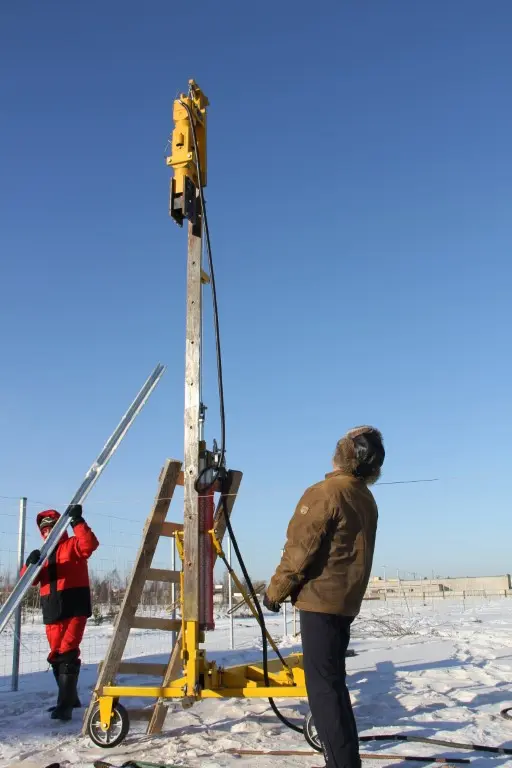

Забивка стойки сваебойной установкой ППМ Сваебой ППМ - забивка стойки сигма Пневматический малогабартиный копер для забивки опор солнечных батарей


Забивка стоек опор солнечных батарей
2 видео   -   Сваебойная установки КОПРА® серия ППМ 5-150

забивается стойка длиной 3,7 м сначала на глубину ~1,5м
перецепляется трос, т.к. рабочий ход п/цилиндра 1м и максимальная забивка стойки возможна за один ход на 1,8м (с учетом натяжения троса)
стойка забивается еще на ~0,5м и остается над землей 1,7м



Избежать перецепления троса при забивке длинных стоек можно двумя способами:
комплектация копра п/цилиндром с рабочих ходом 1,5 м
установка лебедки (как позже сделали в данном случае)

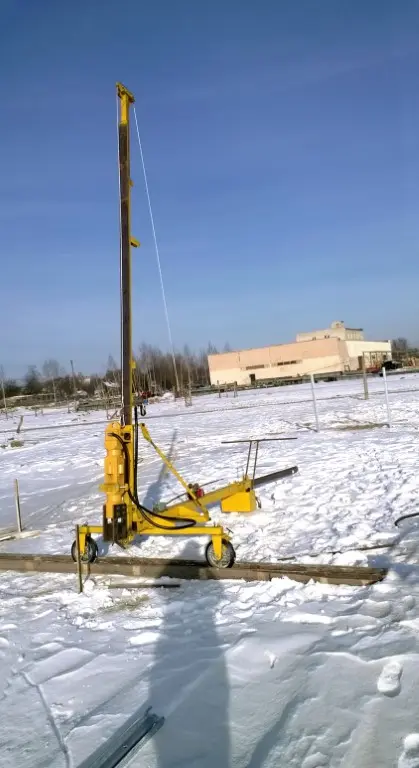

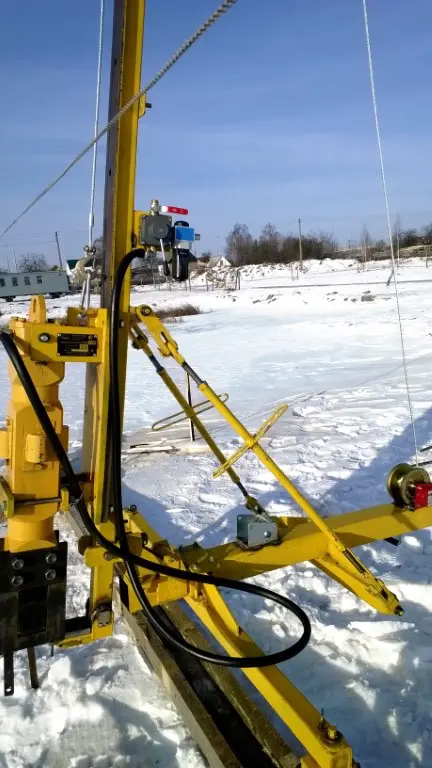

Сваебойная установка ППМ 5-150 с лебедкой Копер ППМ оснащен лебедкой Копровая установка ППМ для забивки солнечных батарей с лебедкой

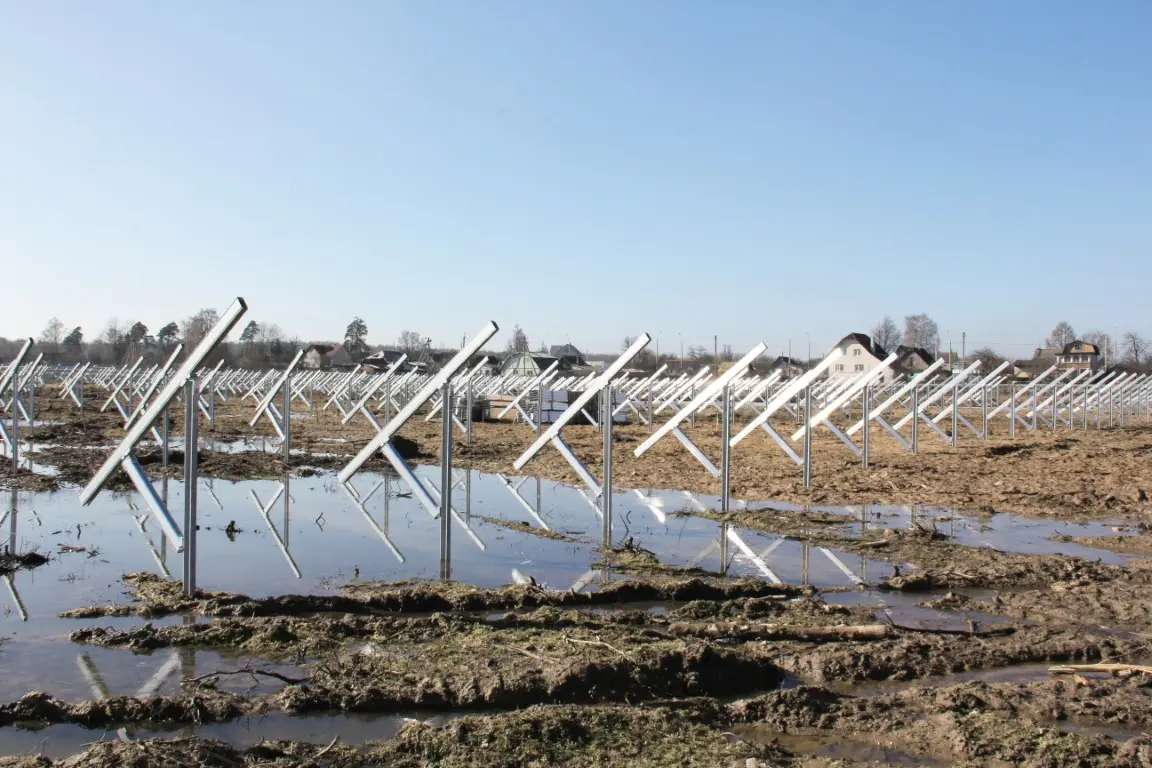

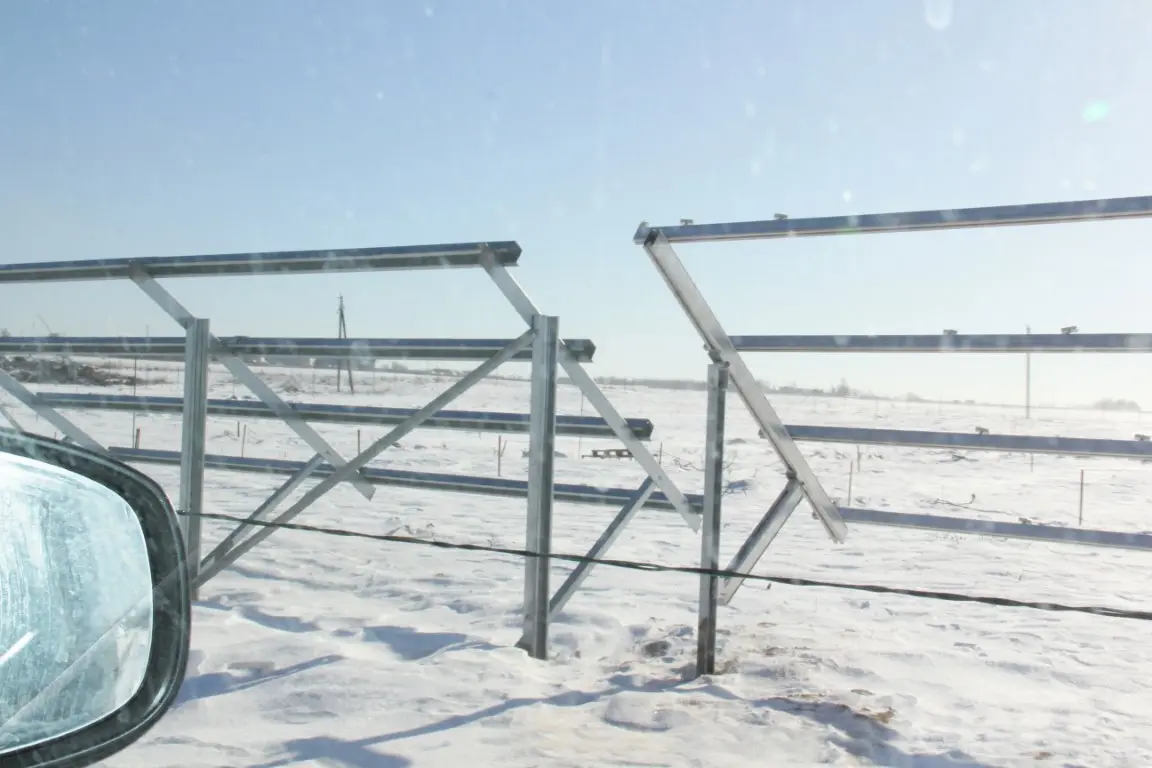

завершение работ по установке опор солнечных батарей копром ппм

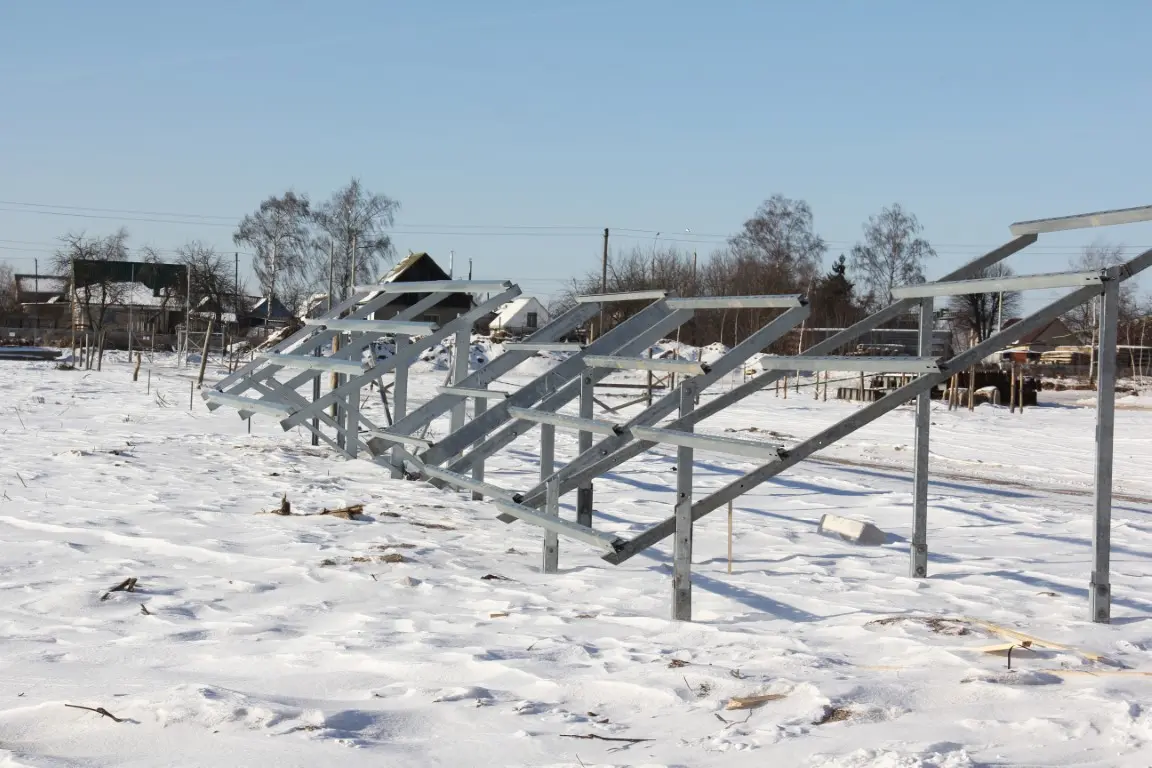

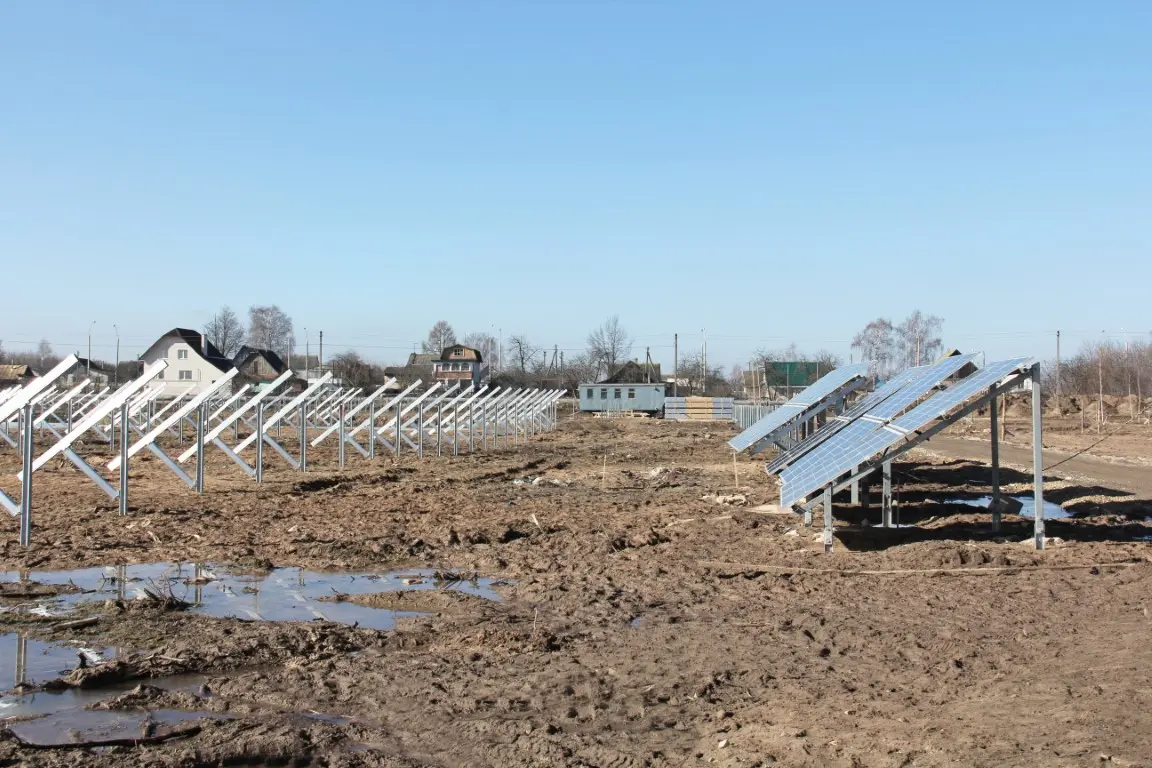

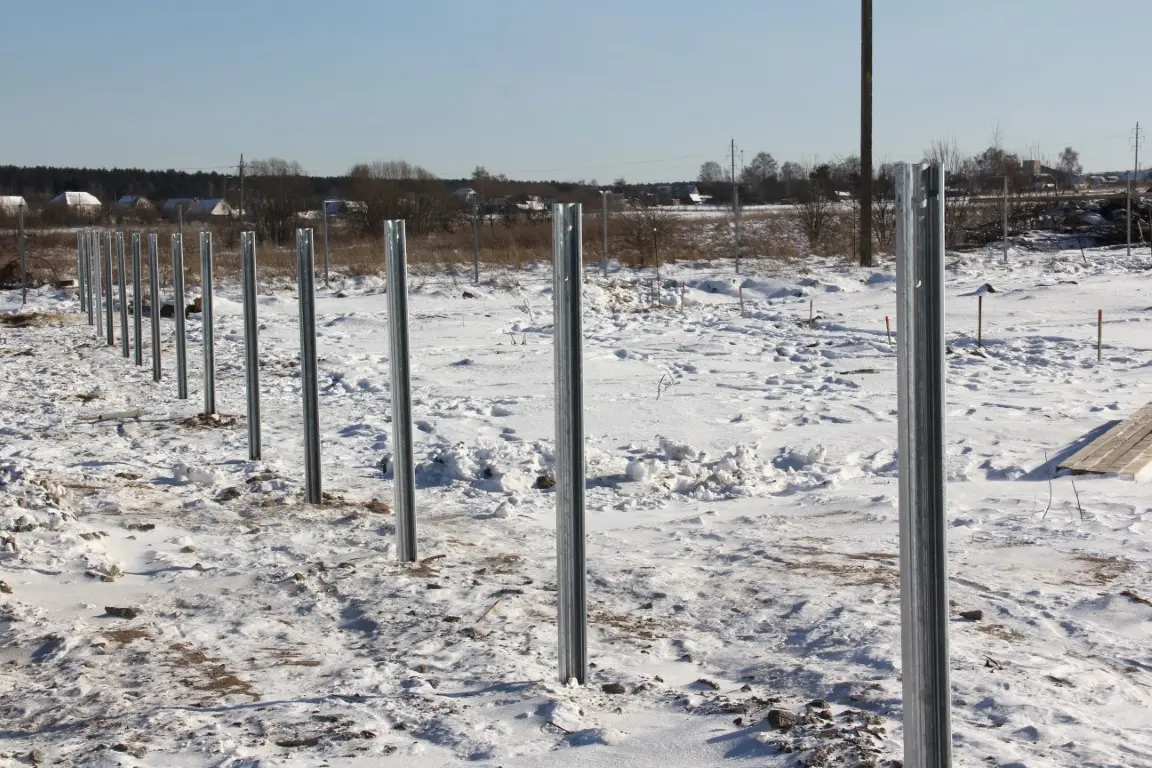

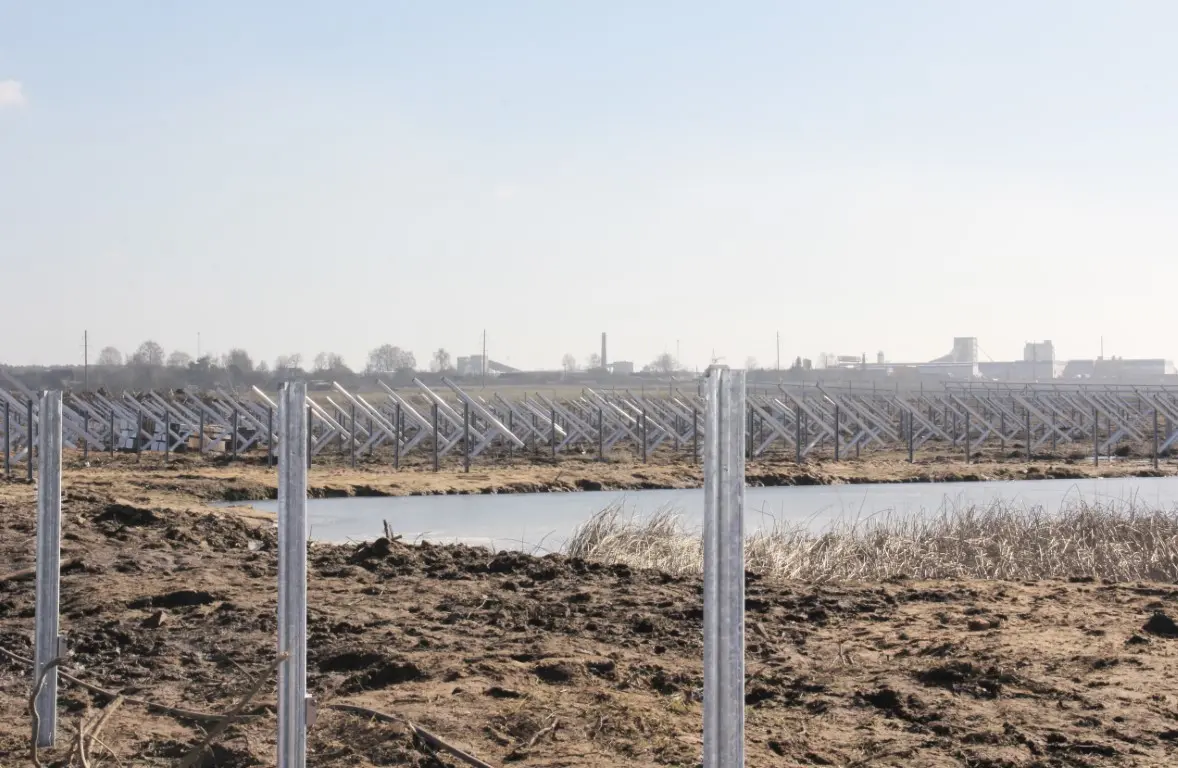

Опоры солнечных батарей забиты копром ППМ 5-150 Стойки опор солнечных батарей забиты сваебойной установкой ППМ




В результате

на поле забиты стойки опор с профилем сигма для крепления панелей солнечных батарей
работы по забивке выполнены за 2 месяца, преимущественно в зимнее время при t -10 -15°С











После просмотра видео
в июне 2019 компания из Румынии г. Бухарест
решила приобрести установку ППМ 5-150 для забивки опор

Задача - забивка стоек опор солнечных батарей
Копер ППМ 5-150 пневматический

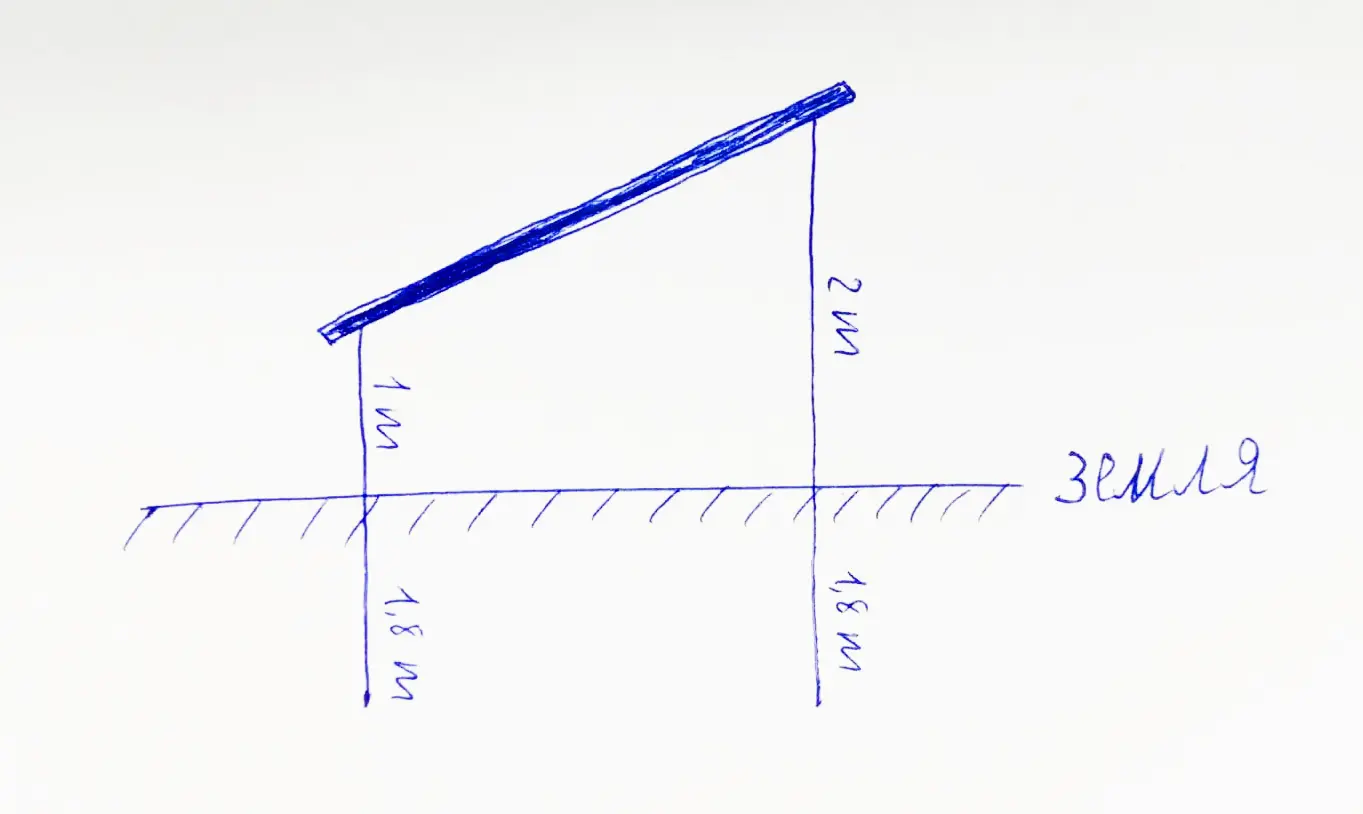

забивка стойки на 1,8 м в землю
длина забиваемой стойки 2,8 м - 3,8 м

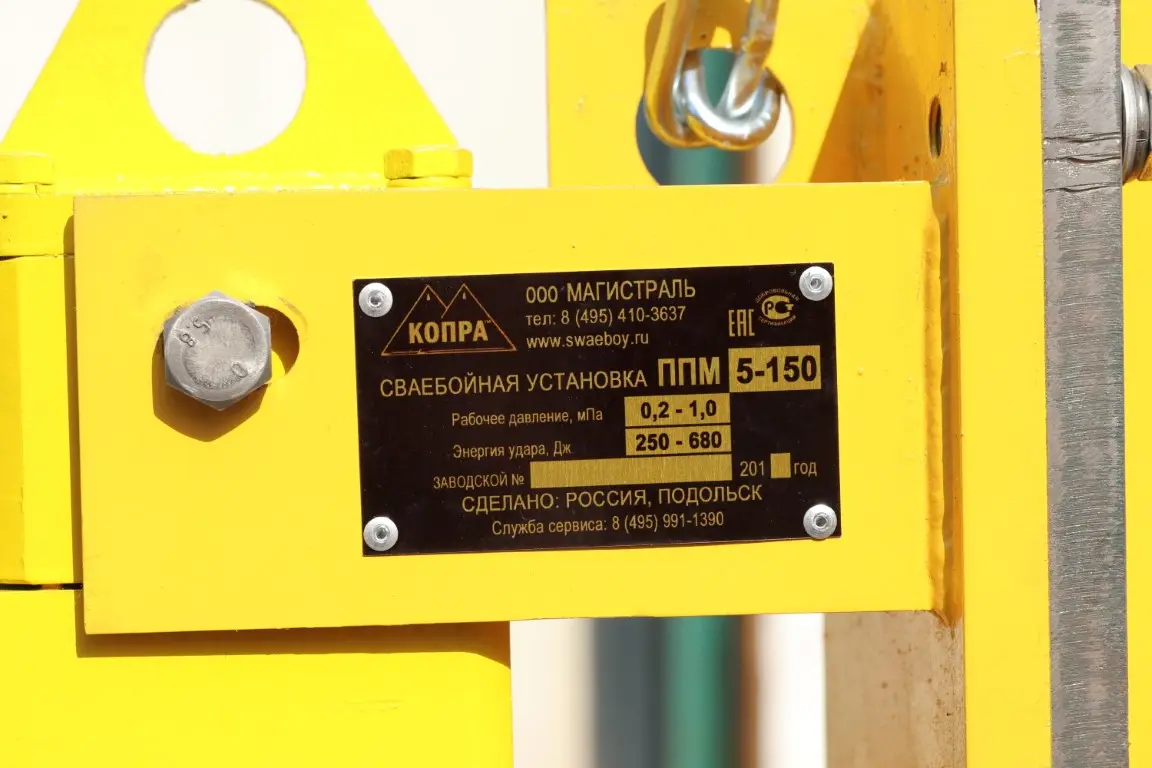

Сваебойная установка ППМ 5-150 для забивки опор солнечных батарей


изготовлена специально для покупателя - длина стрелы 5000 мм

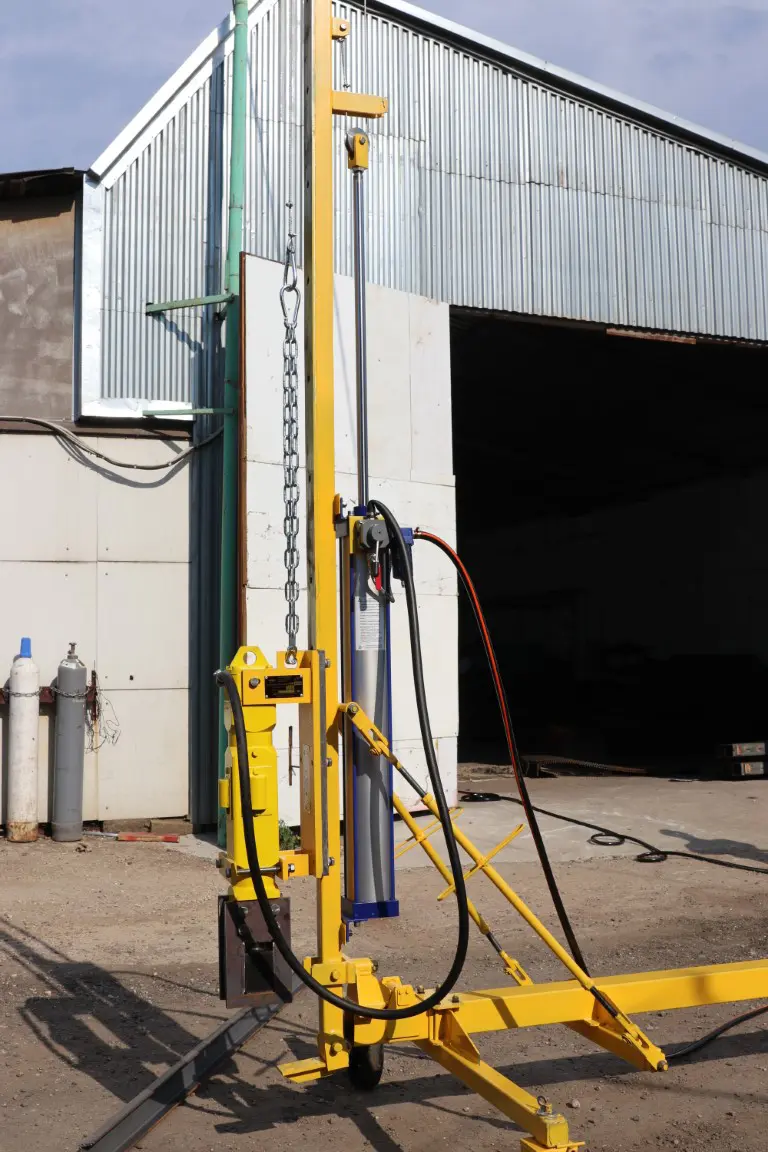

Пневмомолот ПМ-150 комлектует установку ППМ 5-150 Сваебойная установка ППМ 5-150 Пневматический копер ППМ 5-150

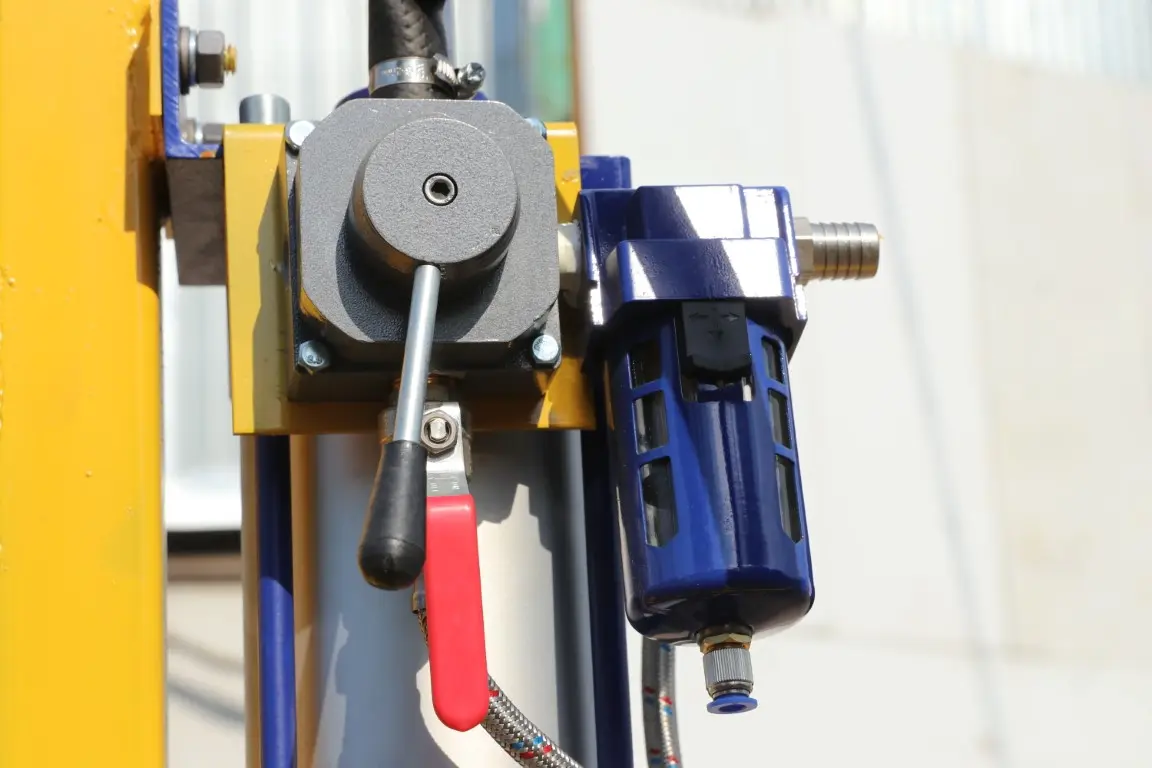

Пневмораспределитель крановый Сваебой ППМ 5-150

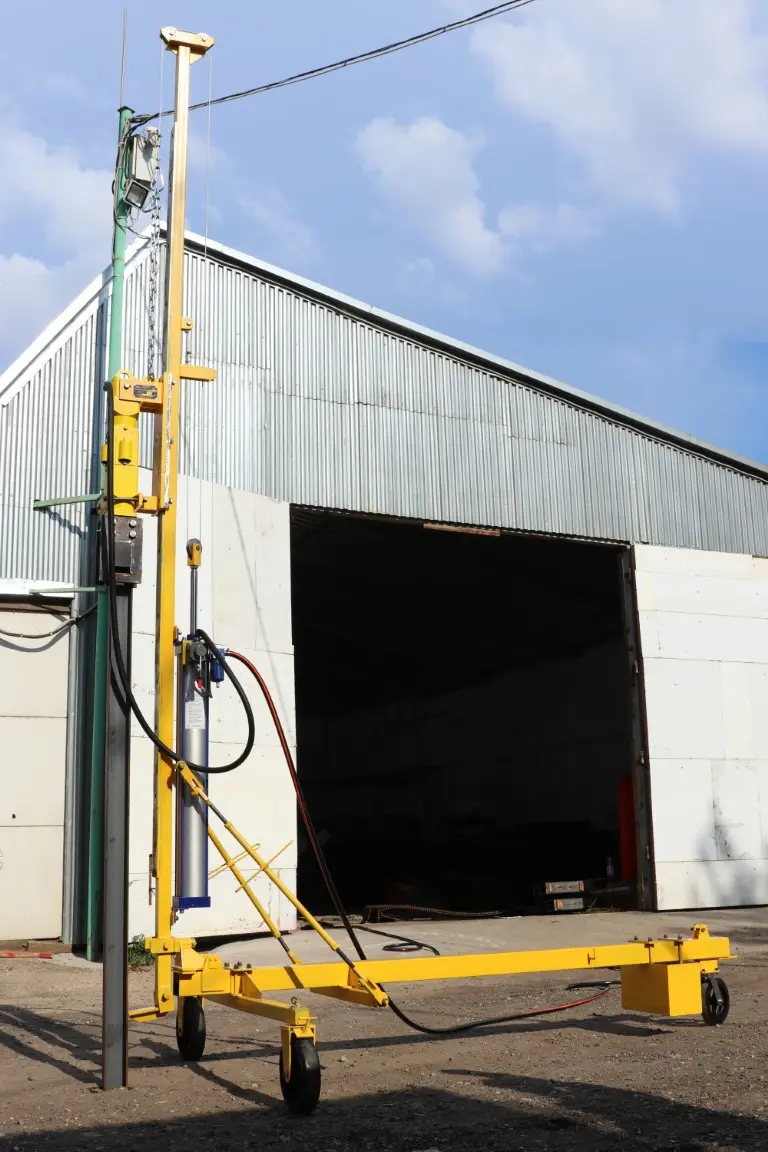

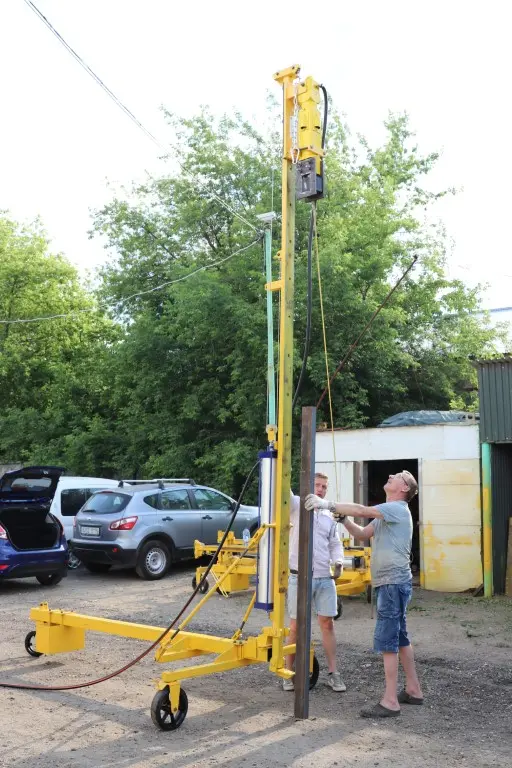

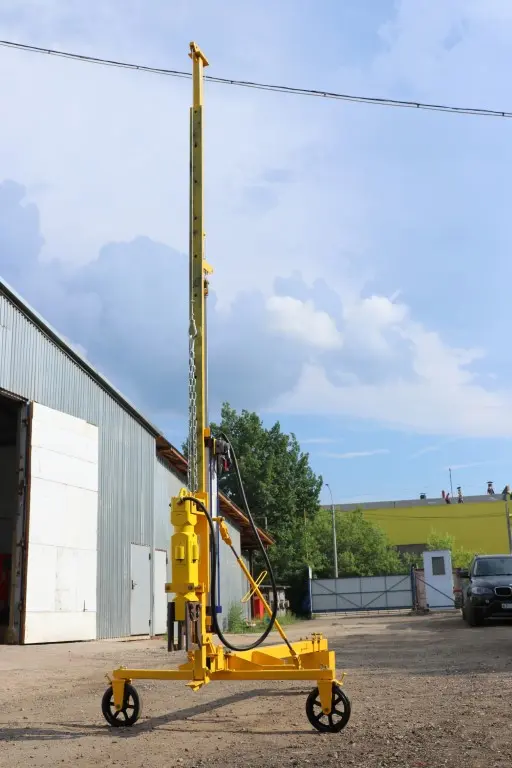

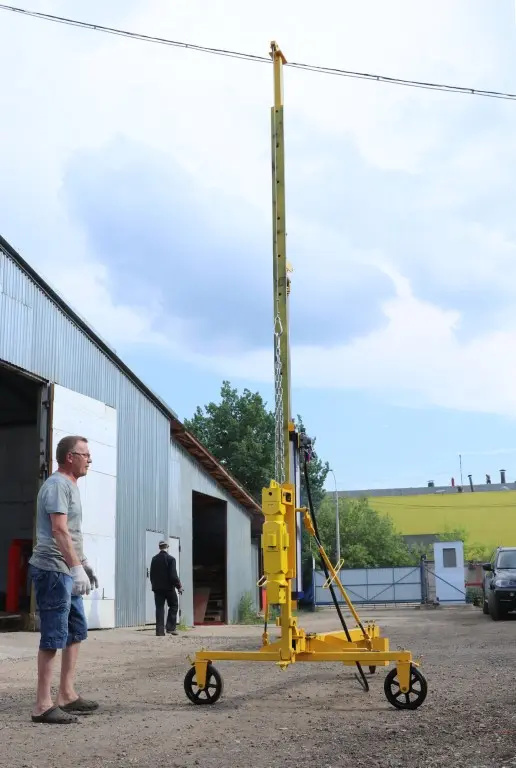

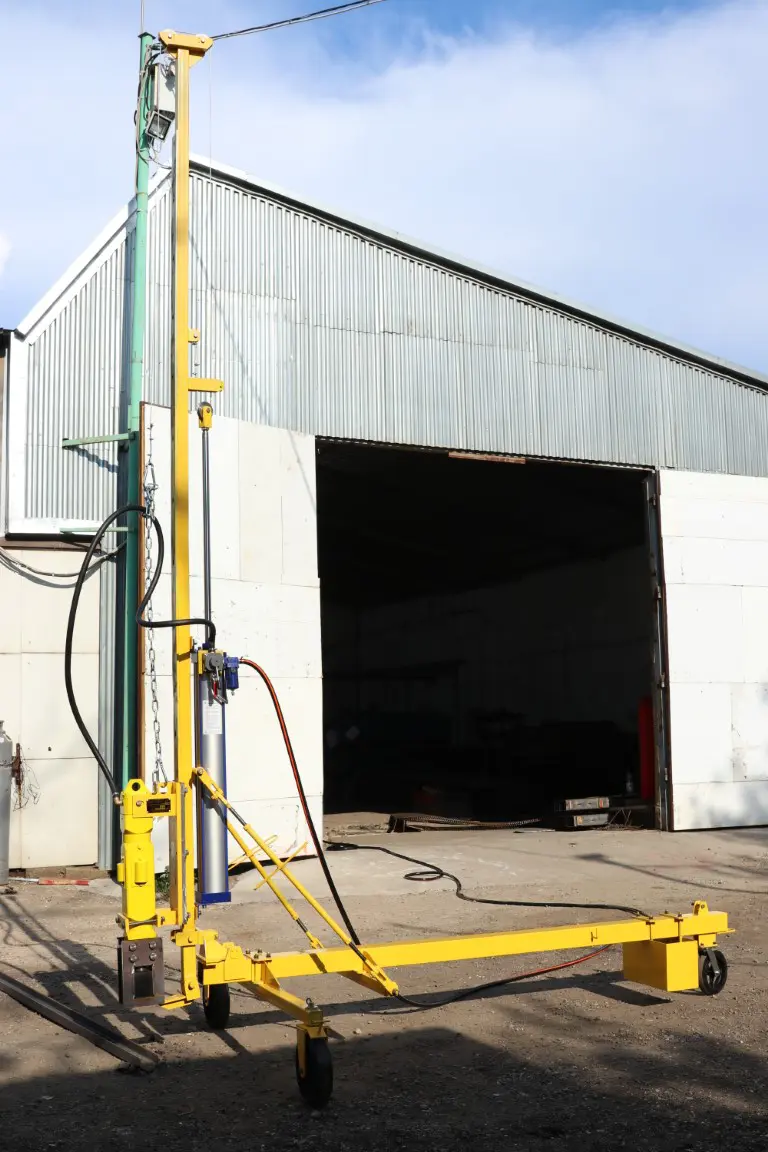

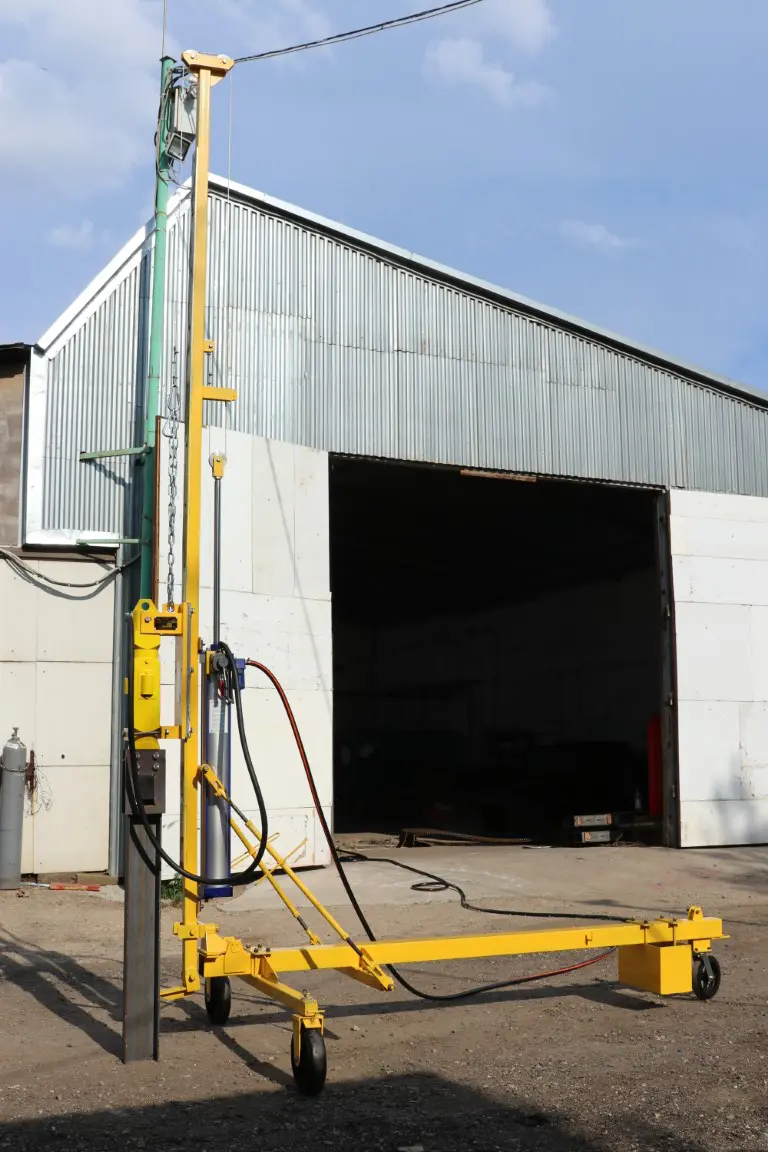

сваебойная установка ппм 5-150 со стрелой длиной 5м

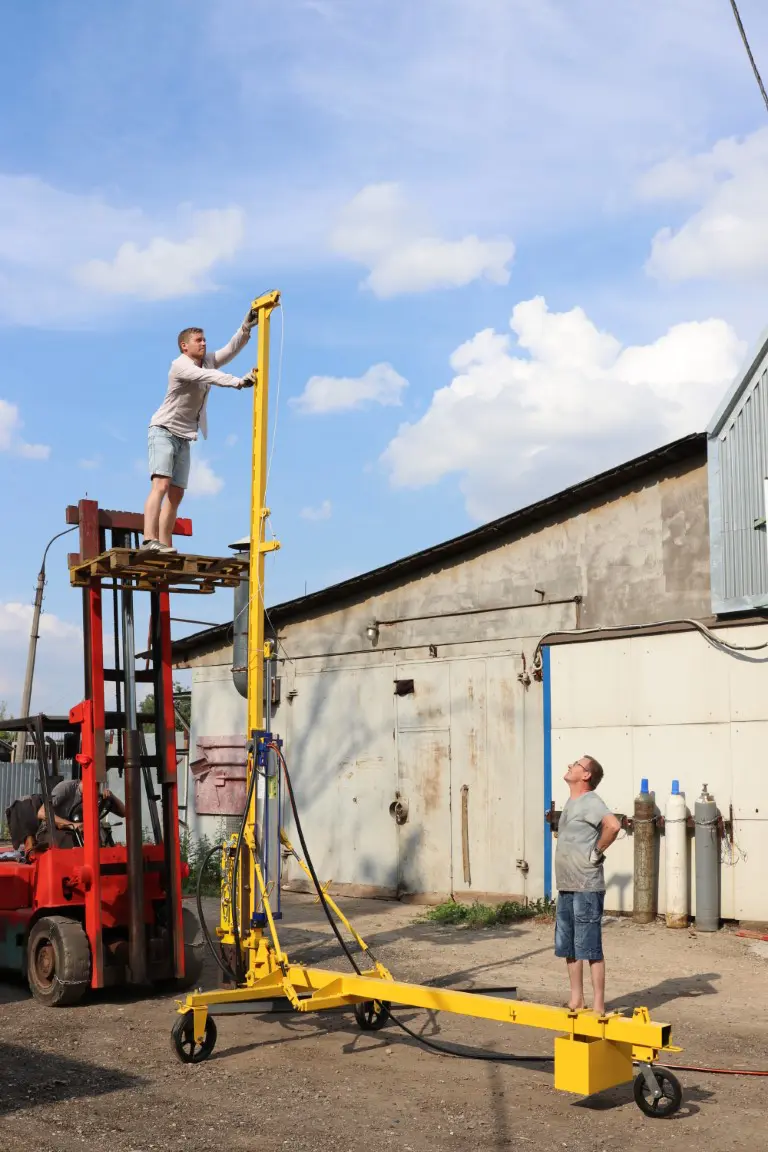

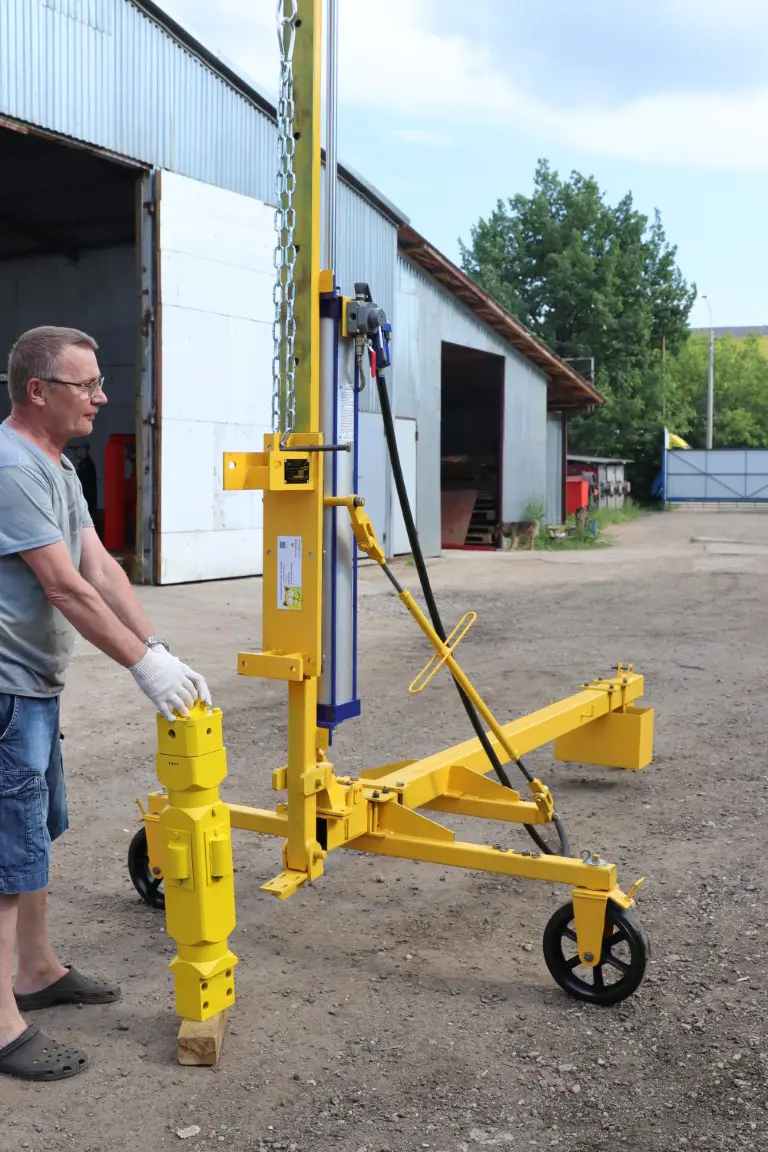

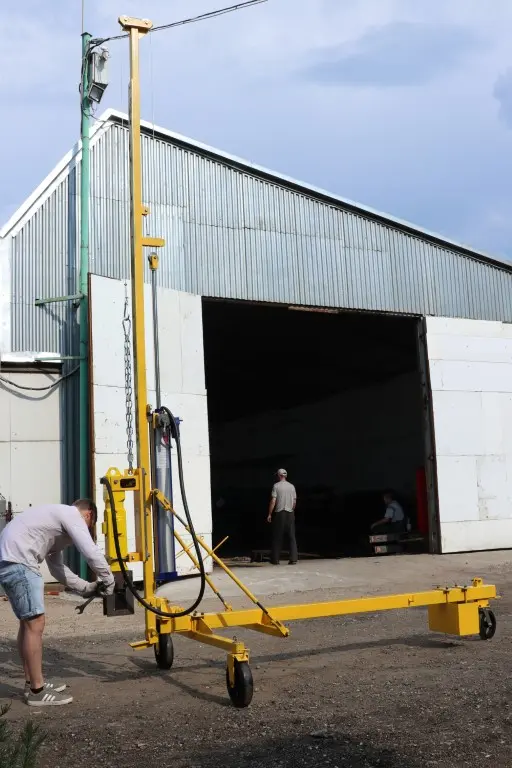

сборка и испытание пневматического копра


Сваебойная установка ППМ 5-150 для забивки стоек солнечных батарей Мини-сваебой ППМ 5-150 с удлиненной стрелой Сваебойное оборудование ППМ 5-150 для забивки металлических стоек

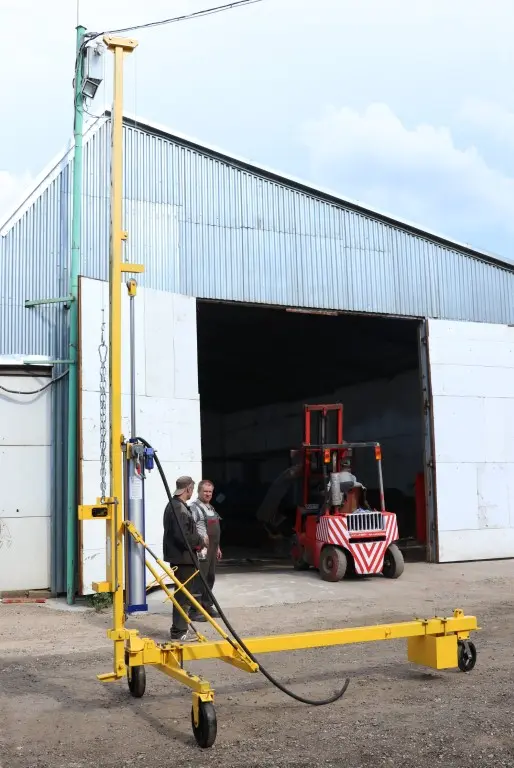

Копер ППМ 5-150 - длинна стрелы 5 м Копровая установка ППМ Сваебойная установка ППМ 5-150

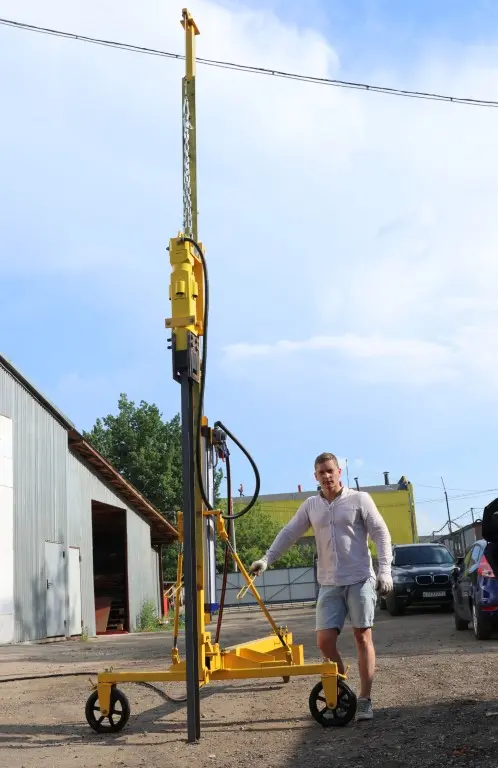

Проверка копра для забивки опор солнечных батарей


2 видео   -   25 секунд   -   Сваебойная установка КОПРА® серия ППМ 5-150
Подготовка копра к отправке заказчику в г. Бухарест, Румыния

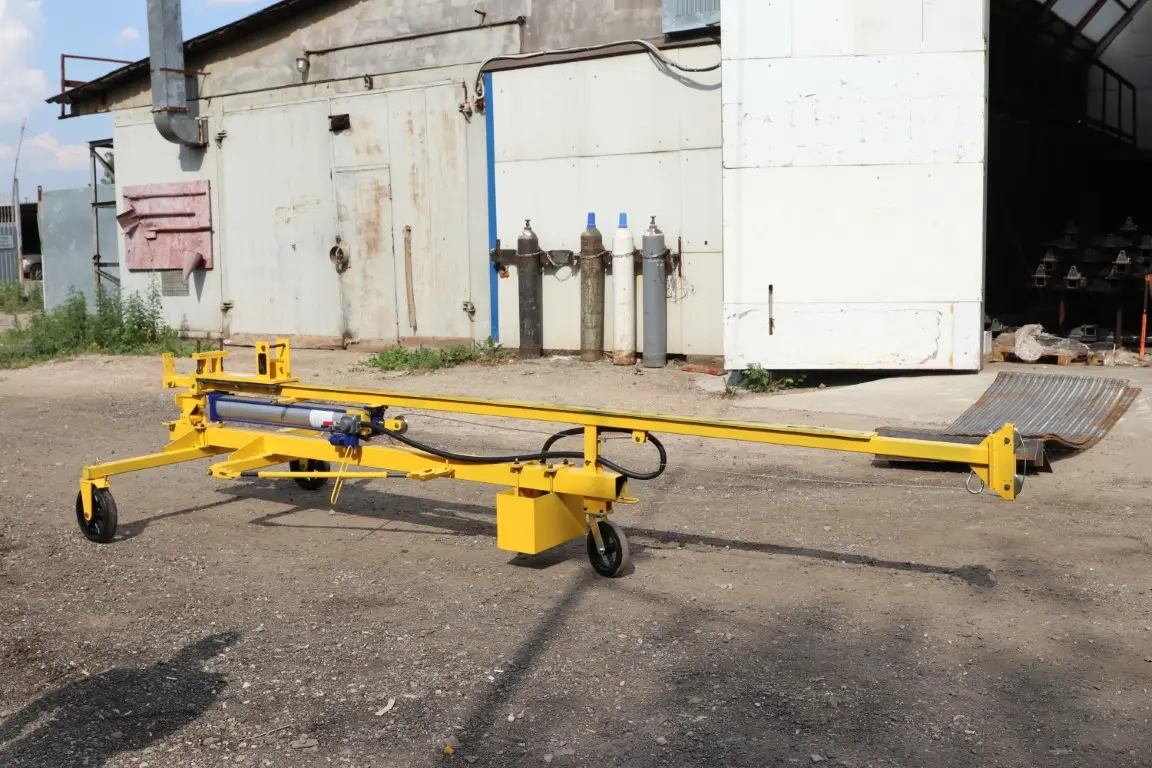

перевод оборудования в транспортировочное положение с опущенной стрелой
перевозка сваебойной установки ППМ осуществляется со снятым пневмомолотом

Пневматический сваебой ППМ 5-150 Рама копра ППМ 5-150 - пневмомолот снят Сваебойная установка ППМ 5-150 - транспортировочное положение

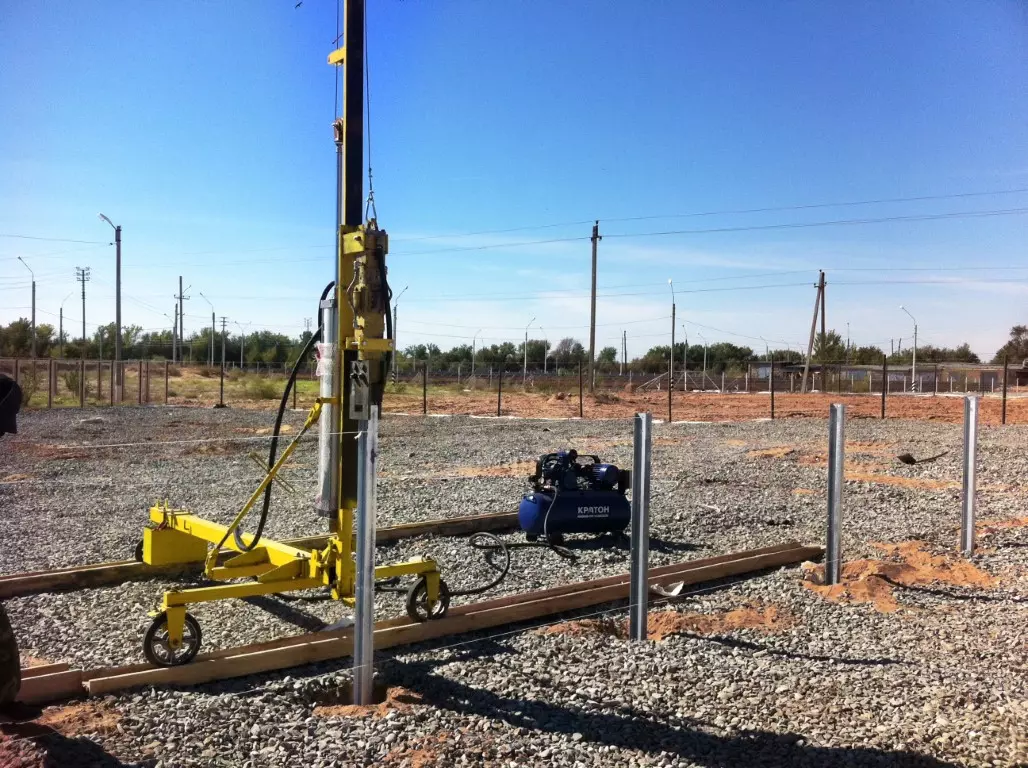

В сентябре 2014 организация из Астраханской области взяла в аренду на 2 недели
сваебойную пневматическую установку КОПРА® серия ППМ 5-100.

Забивка стоек опор солнечных батарей проведена
в плюсовую температуру в обычные глинистые грунты,
поэтому мощности пневмомолота ПМ-100 (до 420 Дж) вполне достаточно.



Условия аренды подробно
Сваебойная установка ППМ 5-100 для забивки стоек опор солнечных батарей
