Паспорт ПМ-100

ООО "МАГИСТРАЛЬ"  г.Подольск

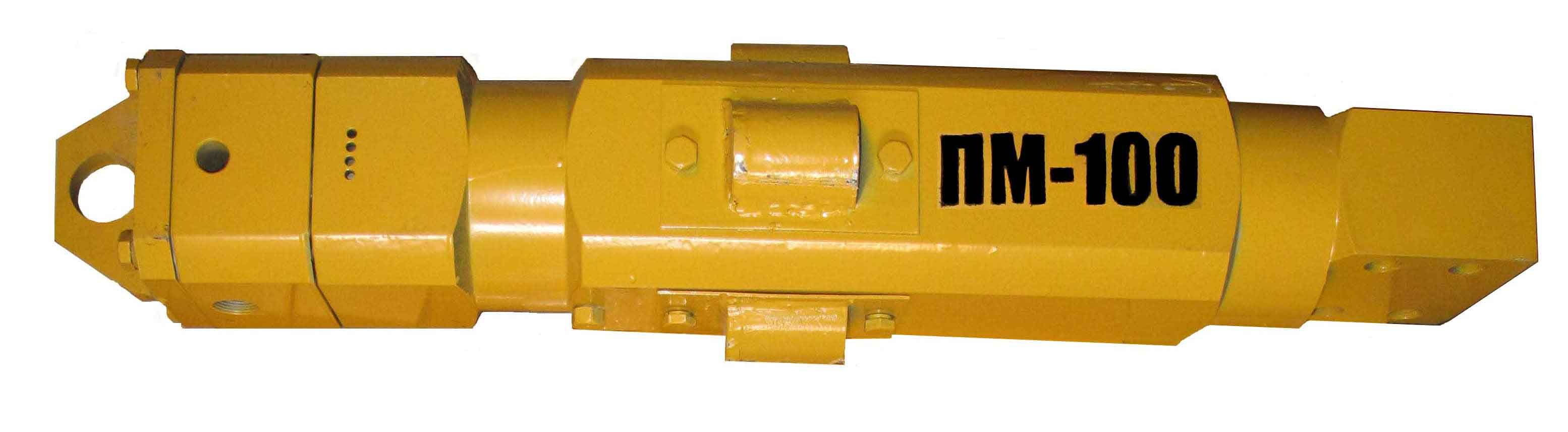

ПНЕВМОМОЛОТ КОПРА® ПМ-100

Паспорт ПМ-100 ПС



СОДЕРЖАНИЕ

1. Назначение пневмомолота

Пневмомолот ПМ-100 является составной частью сваебойной установки, предназначенной для забивания металлических стоек различного профиля в песчаные, глинистые и искусственно упрочненные поверхностные несцементированные грунты.

Пневмомолот сохраняет свою работоспособность при температуре окружающей среды от минус 15°С до плюс 40°С. При минусовых температурах работа допускается, если сезонное промерзание не превышает 0,2 - 0,3 м и проведены мероприятия, облегчающие условие погружения стоек.

2. Технические характеристики пневмомолота ПМ-100

1.1. Габаритные размеры:

длина (переменная), мм 840 ...880

ширина, мм 205

высота, мм 154

1.2. Масса, кг 73,89

1.3. Масса ударного бойка, кг 7,66

1.4. Мощность (энергия) удара переменная, Дж 170 …420

3. Состав пневмомолота

Наименование составных частей

Обозначение

Количество на изделие, шт

Кронштейн

ПМ-100.04.01.000

1

Отражатель

ПМ-100.04.02.000

3

Головка

ПМ-100.04.00.001

1

Золотник

ПМ-100.04.00.002

1

Распределитель

ПМ-100.04.00.003

1

Фланец

ПМ-100.04.00.004

1

Боек

ПМ-100.04.00.005

1

Штифт

ПМ-100.04.00.006

1

Корпус

ПМ-100.04.00.007

1

 4. Устройство и работа

Устройство пневмомолота поясняется рис. 1.

В корпусе 1 помещен боек 2. Боек выполнен ступенчатым: нижним меньшим диаметром он скользит по направляющему отверстию, верхний большой диаметр играет роль поршня, на который воздействует сжатый воздух.

В верхней части корпуса установлены: распределитель 3, зафиксированный шпилькой, золотник 4 и фланец 5, которые накрыты головкой 6 и проушиной 7. Головка 6, проушина 7 и корпус 1 жестко соединены болтами 8.

В корпусе имеются каналы для прохождения сжатого воздуха в цилиндрическую полость А (над бойком) или в полость Б (под бойком), а дренажные отверстия для сброса давления.

Сжатый воздух через пневмосистему сваебойной установки подводится к головке 6 и далее поступает в пневмосистему молота. Нижняя часть бойка является ударной и при работе периодически выступает из корпуса, воздействует на шабот, установленный в направляющих, и через шабот на забиваемую сваю.

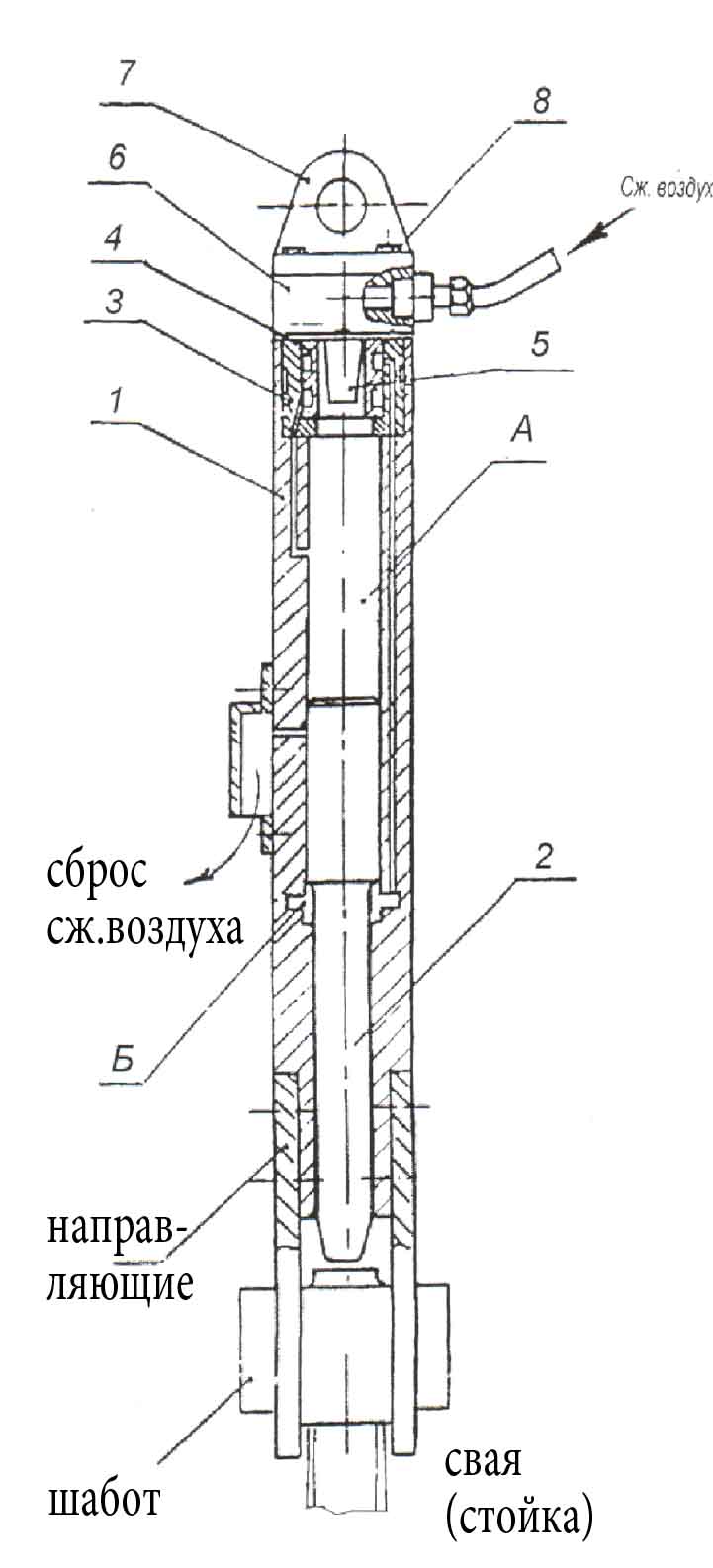

Рис.1 Пневмомолот ПМ-100

5. Эксплуатация

При эксплуатации сваебойной установки в условиях низких температур, допускается перед пуском установки предварительный равномерный прогрев пневмомолота паяльной лампой через сетку от открытого пламени.

ВНИМАНИЕ! В целях исключения заклинивания бойка пневмомолота категорически не допускается попадание песка и пыли в воздуховоды, в пневмосистему управления и в полости пневмомолота.

При замене шланга, соединяющего влагомаслоотделитель с пневмомолотом, его необходимо тщательно продуть (пропыжевать тампоном)

6. Гарантийные обязательства

6.1 Изготовитель гарантирует соответствие пневмомолота ПМ-100 конструкторской документации при соблюдении потребителем условий транспортирования и эксплуатации.

6.2 Гарантийный срок эксплуатации 6 месяцев со дня поставки пневмомолота ПМ-100.

7. Свидетельство о приемке

Пневмомолот ПМ-100 заводской № ____________________ соответствует техническим условиям _________________________ и признан годным к эксплуатации.

Дата выпуска _______________________20 г.

МП _____________________________________ _____________

ОТК (должность и подпись представителя ОТК) (фамилия)
